造纸行业专用链板输送机的细致介绍

链板输送机在造纸行业重要用于输送各种散状或捆状物料，可做水平输送或倾斜度小于30°的输送。多用于废纸、浆板到碎浆机的喂料。链板输送机结构合理，采用链条带动槽板活动而输送物料，具有输送能力大，动力消费低，磨损小，工作可靠等好处，经全国多家造纸厂使用，结果很好，是目前最理想的废纸和浆板输送设备。

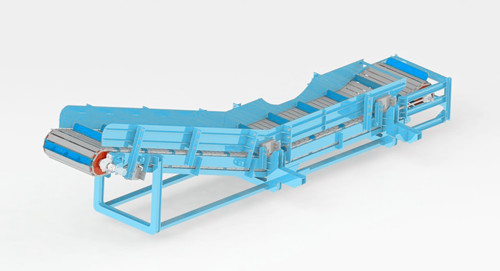

链板输送机由头部驱动装配、尾轮装配、拉紧装配、链板及机架等五个部分组成。
1、头部驱动装配
由电动机、减速器、传动装配及自动链轮装配等组成。动力是由驱动装配通过一对套筒滚子链轮传给主轴，进而带动槽板运行。为了适应不同输送速度的必要，可借助替换传动链轮的齿数比，改变槽板的运行速度。自动链轮装配采用二只齿数为6的链轮带动两条片式牵引链及槽板沿导轨运行。
2、尾轮装配
该机链板的改向部分，它由尾轮轴、两只尾轮及轴承等组成。
3、拉紧装配
拉紧装配采用螺旋拉紧的体例，用来调节牵引链条的松紧程度。
4、链板部分
由牵引链和槽板组成。牵引链采用耐冲击、运行平稳可靠的片式牵引链，内链片中心装有滚轮，在轨道上滚动，以削减摩擦阻力和磨损。槽板用螺栓与牵引链紧固在一路。
5、机架
由头架、尾架、中心架组成。用槽钢、角钢及增强钢板焊接而成。该机架中心有四条供滚轮运行的轨道，采用轻轨制成。
